【BTB】超薄型板对板的不同特点

板对板连接器对应不同的应用领域,展现不同的表现。现5G网络的发展,智能电器件里,对板对板连接器的需求也不断的改变与加新。
人们对于板对板连接器的选择,最基础的是看其pin数和pitch值,而消费型电子领域中,连接器逐渐向小pitch化发展,促使板对板插件能在多个领域使用。
板对板连接器多类型产品的特点:
1、柔性连接,体积小,方便携带、拆卸。
2、高度超低,是为达到减薄厚度的目的。
3、共面度高,为满足SMT制程的要求,产品端子焊接区的必要要求。



而当前连接器市场的发展需求中,板对板连接器颇为强烈,因其应用广泛,各类精密型电子产品随之出现。而这类产品基本是有限的空间,就需要小精密连接器来满足。随之,各大厂家加快了精密小型连接器的生产。生产的同时还需保证产品的硬性质量。

连接器向尺寸小的方向发展,就会面临两个挑战:

1、难对齐,容错率变小。
2、易损坏,机械强度低。
所以厂家研制必须加强连接器品质的监管加强机械性能,减小规格误差。



其次,用户在选择板对板连接器时,标准总是不一,但还有一套广泛的标准可以参考,有利用户的选择:
1、板对板连接器是否有防呆设计。
2、制造的材料是否含有铅。
3、查看板对板连接器加载的电压,但不得超过额定电压的50%。
4、注意连接器的触电阻。体积小的板对板连接器接触压力越小。
5、观察板对板连接器配合过后的高度,能否达到PCB等元器件的焊接高度要求。
为更好的满足及服务厂商,电子谷内超薄型板对板连接器系列规格齐全,且都达到了以上连接器标准,现推荐以下板对板连接器产品:

——

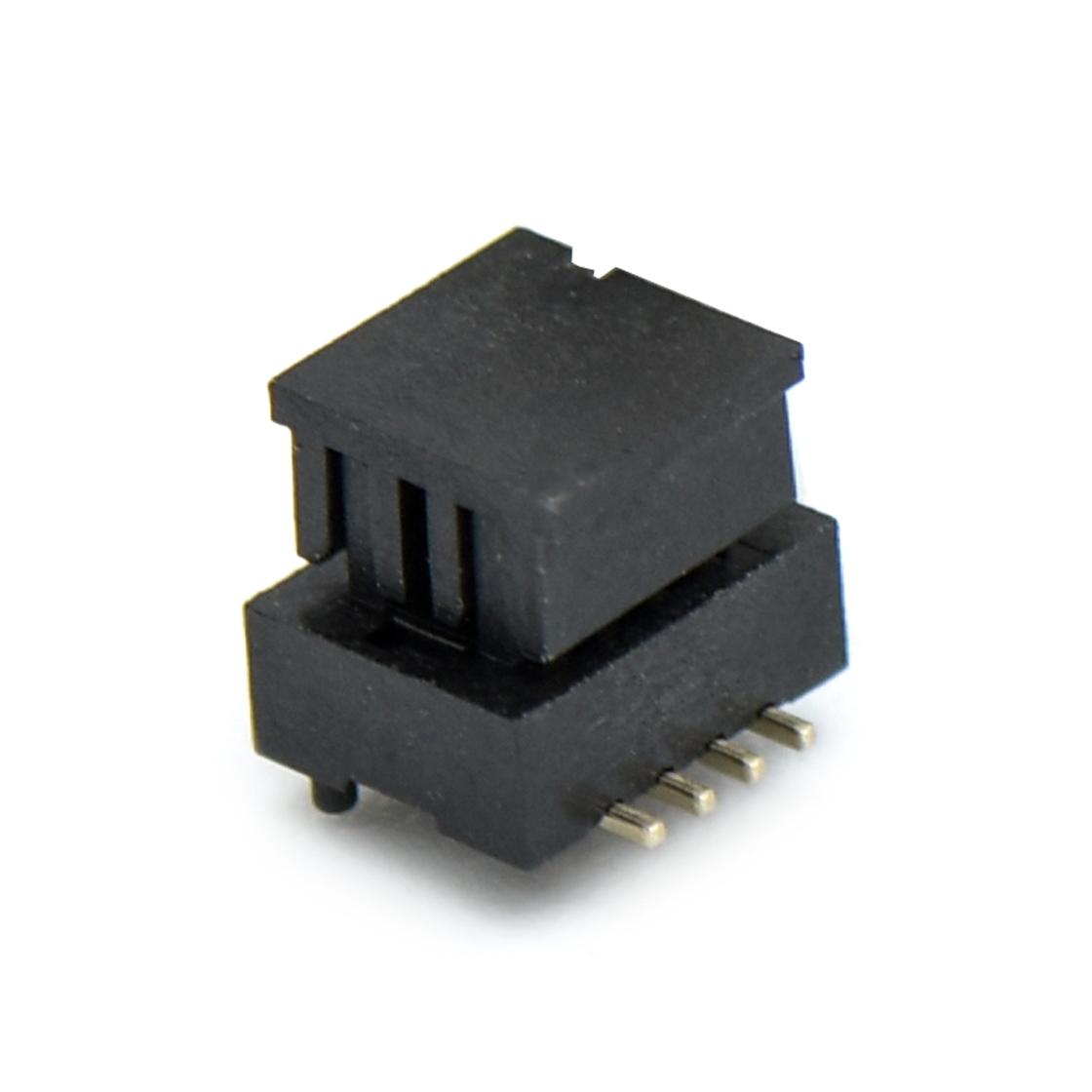

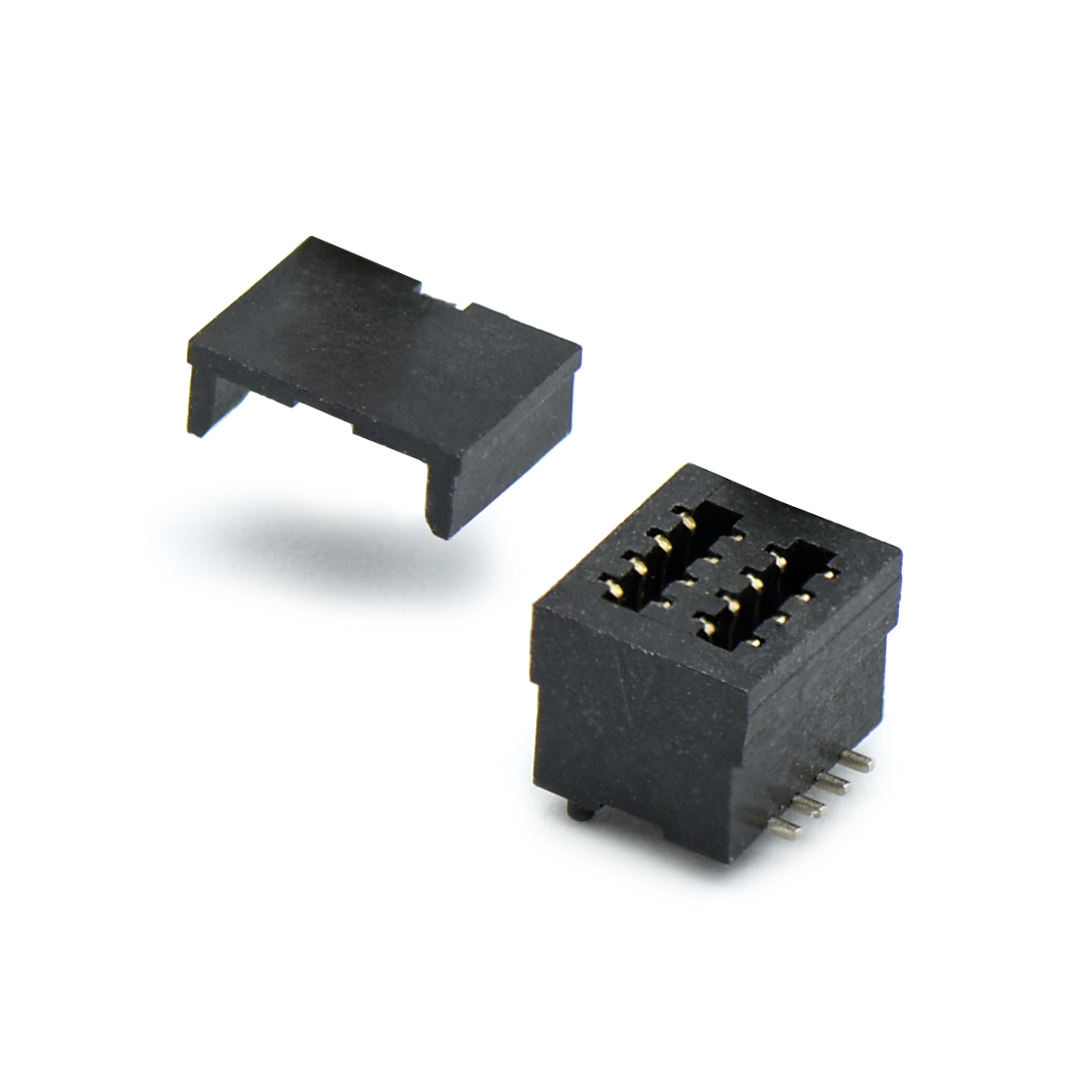

Pitch 1.50mm Molding-沉板式超薄
SMT型板对板连接器

产品特性
1、耐热性高
接受最高温度可达260℃
正常工作温度范围在-40℃~+85℃
胶芯材质使用UL94V-0,防火阻燃。
2、可靠性高
接触电阻最高达:30mΩ
绝缘电阻最小达:100MΩ
额定电流:1A AC,DC
抗电压:500V AC
极大的保障产品及用户的安全。
3、小型化、超薄型、安装空间灵活
这款SMT型板对板连接器系列,pin数为10,间距为1.50mm,且体积模样扁平,满足超薄设备高密度封装要求,减小用户安装面积被浪费。
4、机械性能强
耐久性为30cycles
插入力:10pin 2.0kgf MAX;14pin 2.4kgf MAX
拔出力:10pin 0.50kgf MIN;14pin 0.7.kgf MIN
产品具备防呆盲插特性,提高用户安装体验。


电子谷搜索物料号:
21502B90-10P-S-E-HF-R


——

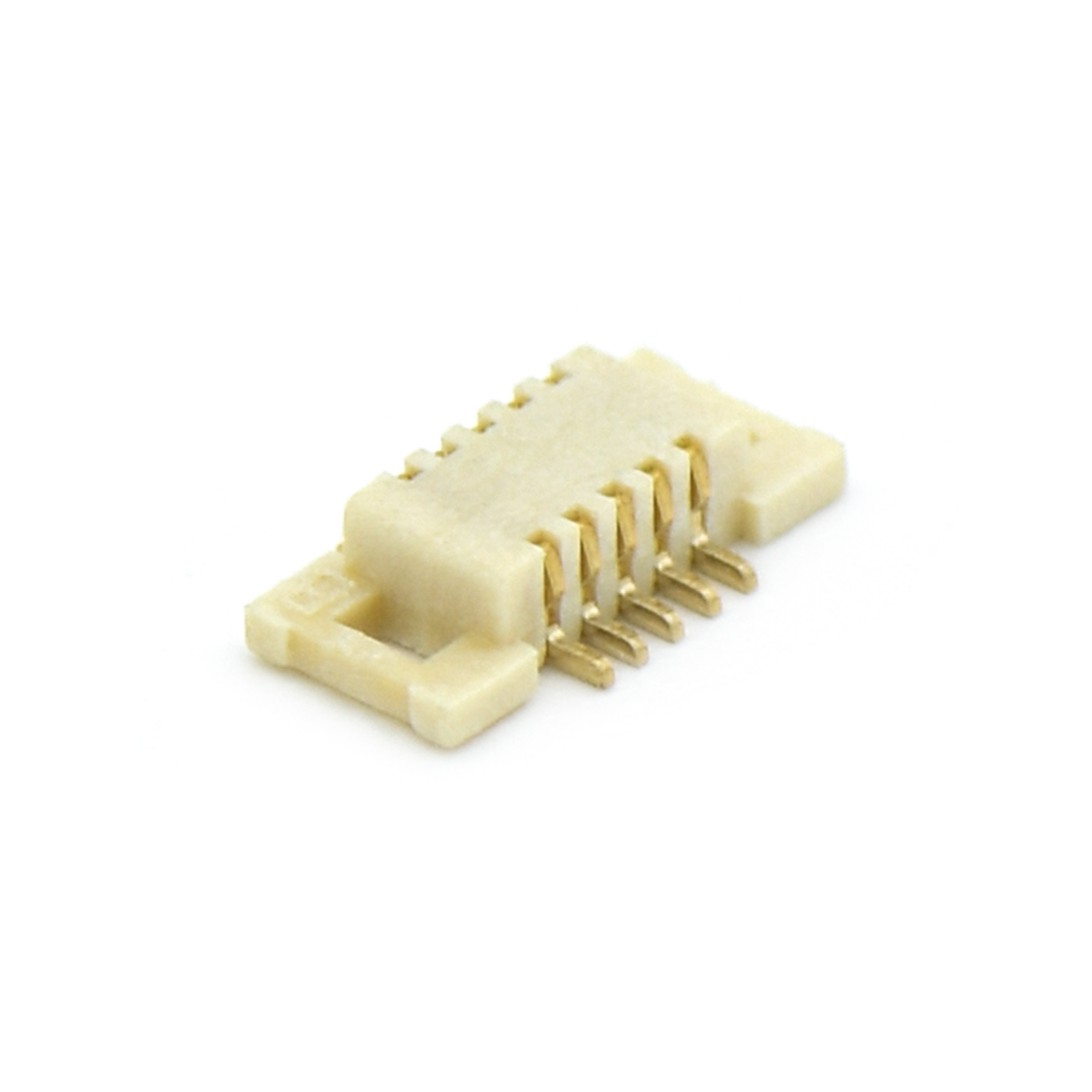

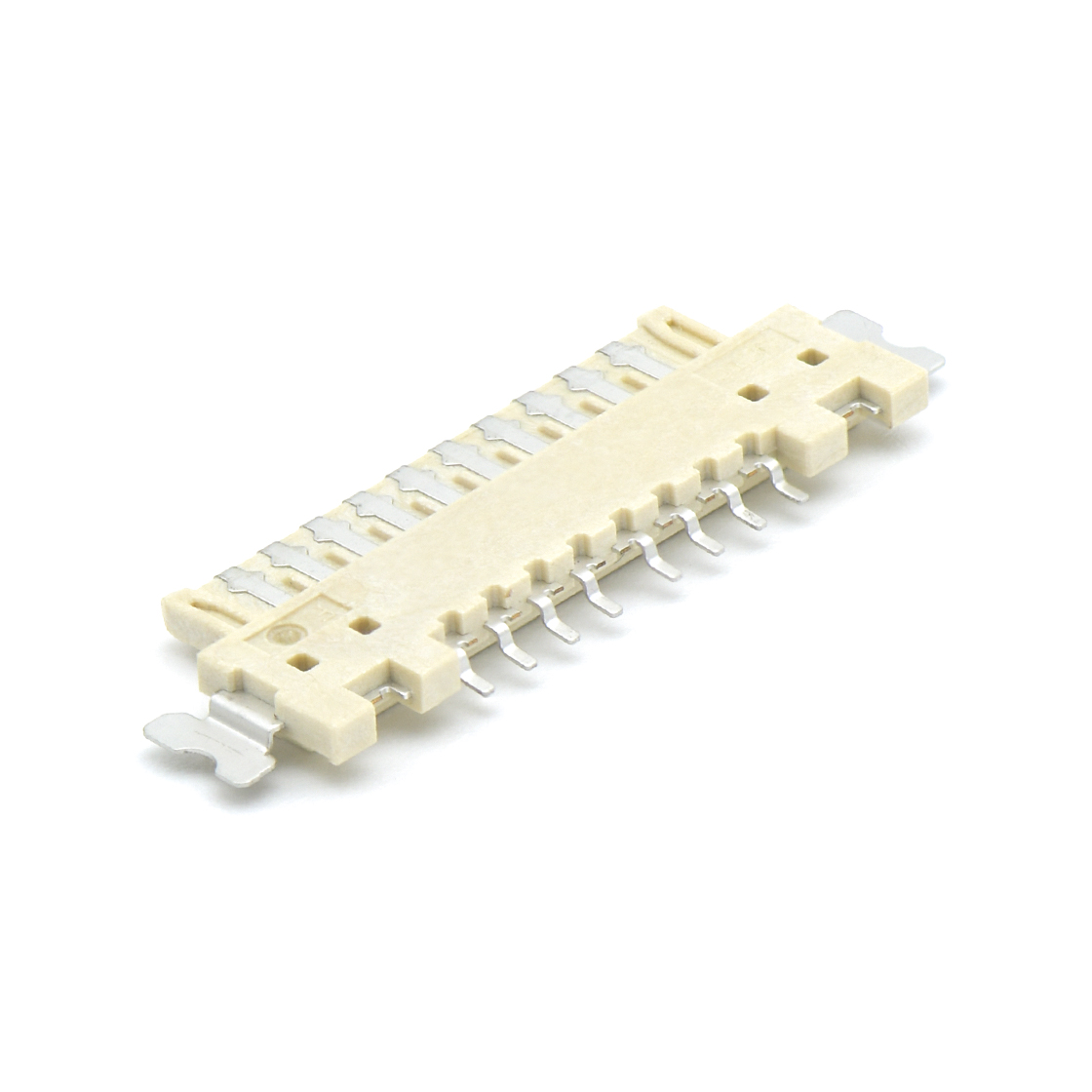

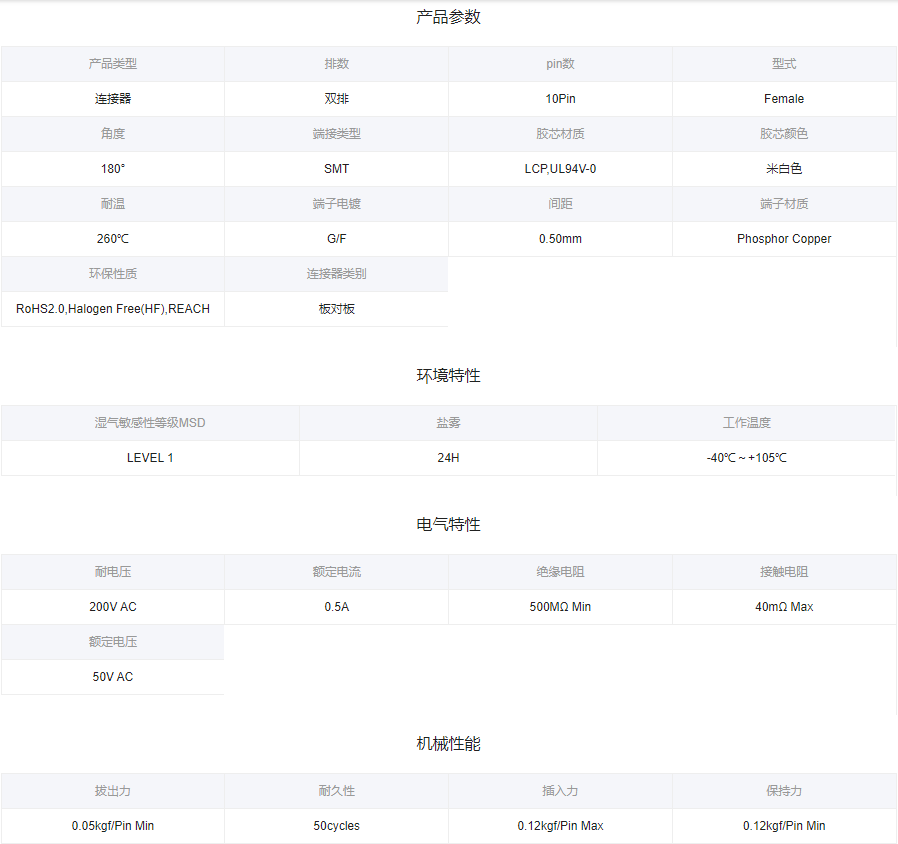

Pitch0.5 单槽 合高H1.50 双排
SMT型母座 10Pin

产品特性
1、耐热性高

接受最高温度可达260℃
正常工作温度范围在-40℃~+105℃
胶芯材质使用UL94V-0,防火阻燃。
2、可靠性高
接触电阻最高达:40mΩ
绝缘电阻最小达:500MΩ
额定电流:0.5A
抗电压:200V AC
3、小型化、精密型、满足多P位化需求
pin数为10,数量少。Pitch为0.5mm,体积小。满足电子设备电源传输要求、满足产品小型化、多P位化需求、满足高速传输需求。
4、机械性强
耐久性为50cycles
插入力:0.12kgf/Pin Max
拔出力:0.05kgf/Pin Min


电子谷搜索物料号:
WLB050F0-1027S15-080


——

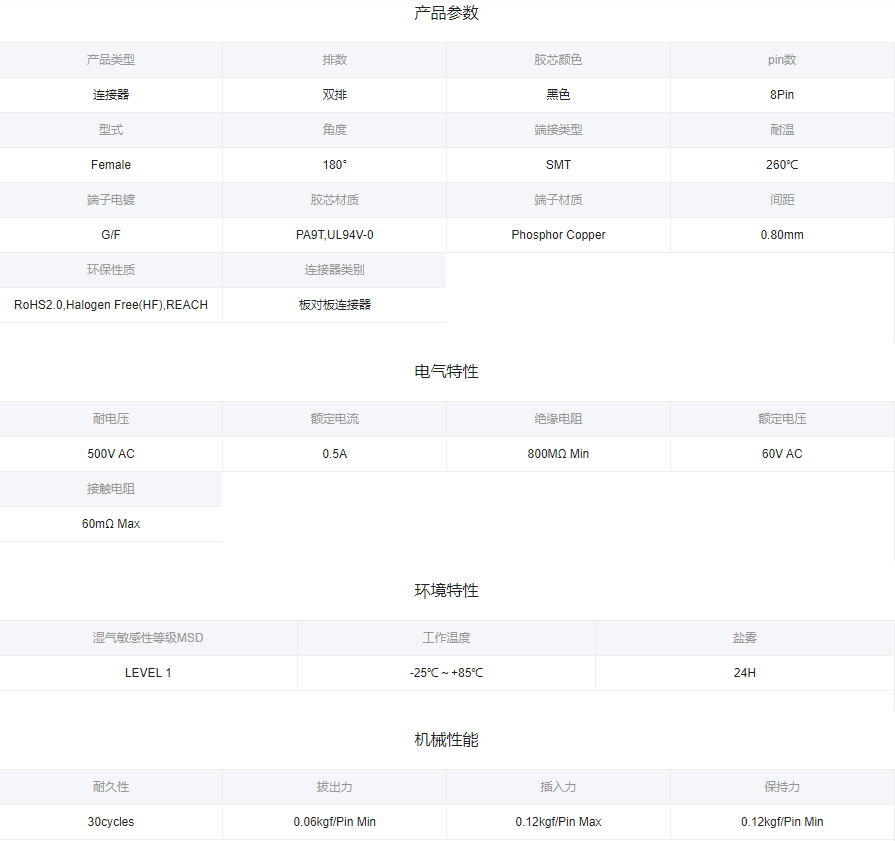

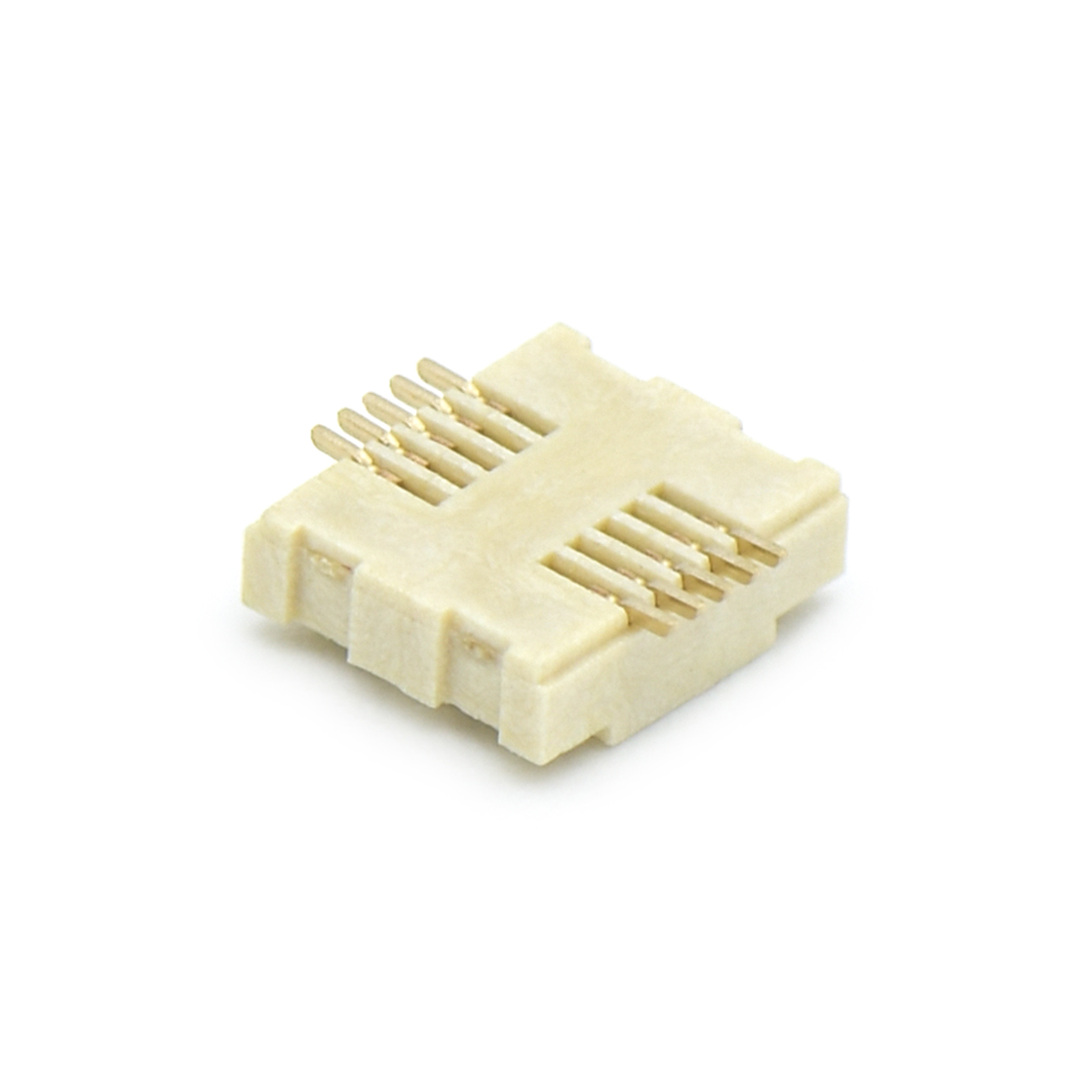

Pitch0.8 双槽 H3.0 双排
SMT型带柱母座 8Pin

产品特性

1、耐热性高

接受最高温度可达260℃

正常工作温度范围在-25℃~+85℃

胶芯材质使用PA9T、UL94V-0,防火阻燃。
2、可靠性高
接触电阻最高达:60mΩ
绝缘电阻最小达:800MΩ
额定电流:0.5A
抗电压:500V AC
3、小型化,满足多P位化需求
pin数为8,数量少。Pitch为0.8mm,体积小,便携。满足电子设备电源传输要求、满足产品小型化、多P位化需求、满足高速传输需求。
4、机械性强
耐久性为30cycles
插入力:0.12kgf/Pin Max
拔出力:0.06kgf/Pin Min


电子谷搜索物料号:
WLB080F0-082AA30-080

若有以上物料需求,点击首页-样品申请。



点击去样品申请页

电子谷平台产品涵盖原厂、国产和自有品牌,现已拥有50W+料号SKU,积累了近二十年研发生产经验,技术研发团队超340人,为用户提供最为齐全的连接器产品,应用解决方案及一系列设计辅助类工具,帮助客户降本增效和产品设计能力赋能,电子谷不断的优化产品的工艺制造,提升产品质量,保障每一位用户。
