工业相机线束在反复弯折后出现信号不稳，通常表现为图像花斑、闪黑、丢帧或偶发性通信中断，这类问题在自动化产线和机器人应用中尤为常见。要快速定位故障根源，避免盲目更换整条线束造成停机浪费，建议从以下三个核心位置依次排查——每个位置都对应不同的失效机理，排查顺序遵循“由外到内、由机械到电气”的原则。
排查弯折受力段：外皮磨损与内部导体疲劳
这是反复弯折后信号不稳的首要排查位置。重点查看线束在拖链内部、机械臂关节处或设备运动轨迹中的弯折段：
外观检查：外皮是否有褶皱、压痕、磨损或发白——这些是内部结构受损的先兆；
弯折半径验证：线缆折弯半径不应小于线缆外径的8倍，过小的弯折半径会加速芯线疲劳断裂；
动态测试：轻轻弯曲线束的不同段，观察信号是否随之变化——如果在某一特定角度弯折时信号恢复或恶化，说明该段内部导体已受损。
普通线材几万次弯折就可能断芯，而电子谷工业相机线束采用热塑性聚氨酯（TPU）或聚酰胺（PA）工程塑料作为外层防护材料，导体采用多股超细铜丝精绞而成，可耐受百万次拖链往复弯折，从根本上降低了弯折疲劳导致的信号不稳风险。
排查屏蔽层：电磁干扰引入点
如果外观完好但信号仍不稳定，屏蔽层完整性是第二排查重点。反复弯折可能导致屏蔽编织网断裂或覆盖率下降，外界电磁干扰趁机侵入，造成图像噪点、数据漂移。
- 屏蔽层检查：观察弯折处屏蔽编织网是否有断裂外露；
- 接地检查：确认屏蔽层是否360度完整端接至连接器金属壳；
- 干扰对比：临时改变布线路径，避开伺服电机、变频器等强干扰源。
电子谷工业相机线束采用铝箔+镀锡铜编织双层屏蔽结构，内层铝箔覆盖率≥98%，对100MHz-1GHz高频干扰衰减率超90%；外层高密度镀锡铜编织网覆盖率≥90%，结合360°全包覆工艺。依据IEC61000-6-2工业电磁兼容标准测试，在10kHz~1GHz频段内电磁干扰衰减率≥80dB。同时，M8、M12线束均提供带屏蔽/无屏蔽双版本可选，可按需匹配不同电磁环境。
排查接口连接处：接触不良与端子氧化
弯折产生的应力会传导到连接器端，导致接口处出现隐蔽性故障：
- 螺纹锁紧：反复振动可能导致M12/M8连接器锁紧松动；
- 端子氧化：接口金属触点氧化（发黑或绿锈），接触电阻升高；
- 插针变形：弯折应力导致插针弯曲或缩针。
操作建议：断开线束两端，用酒精擦拭接口金属触点，重新插紧并确认锁紧到位；使用万用表导通档测试每根导线的通断，可快速发现断路或接触不良。

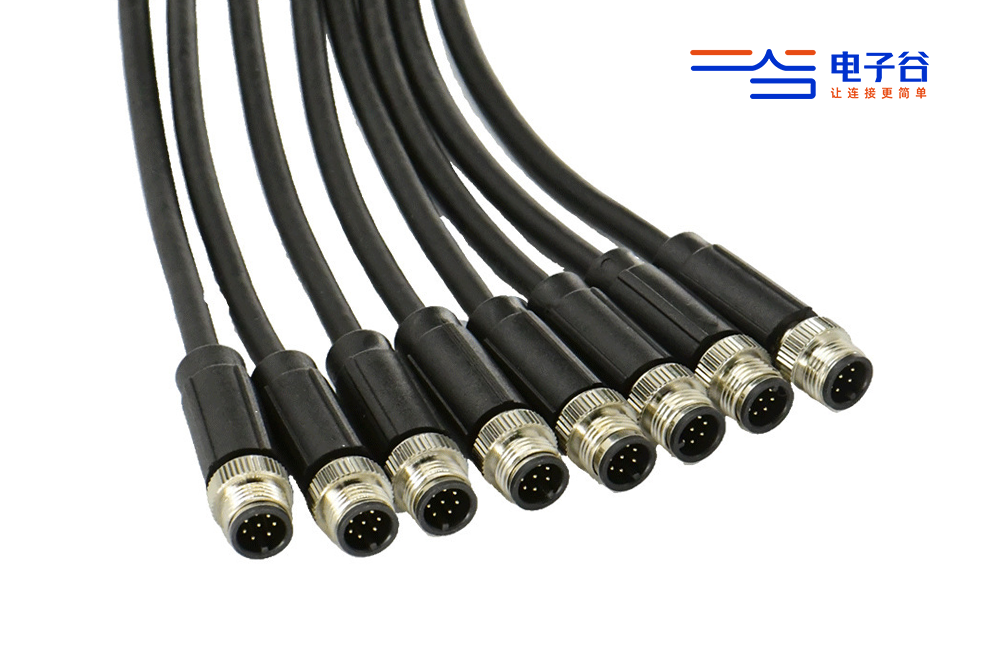

电子谷工业相机线束主要搭载M12与M8两类圆形连接器。M12连接器采用螺纹锁紧结构，锁紧力可达80N，在10-2000Hz频段、147m/s²加速度的振动测试中，接触电阻波动≤5mΩ，瞬断时间≤1μs；M8连接器则凭借8mm小型化外壳适配狭窄安装空间。接口端子采用加厚镀金针芯，接触电阻稳定，可支撑产线24小时连续作业。
