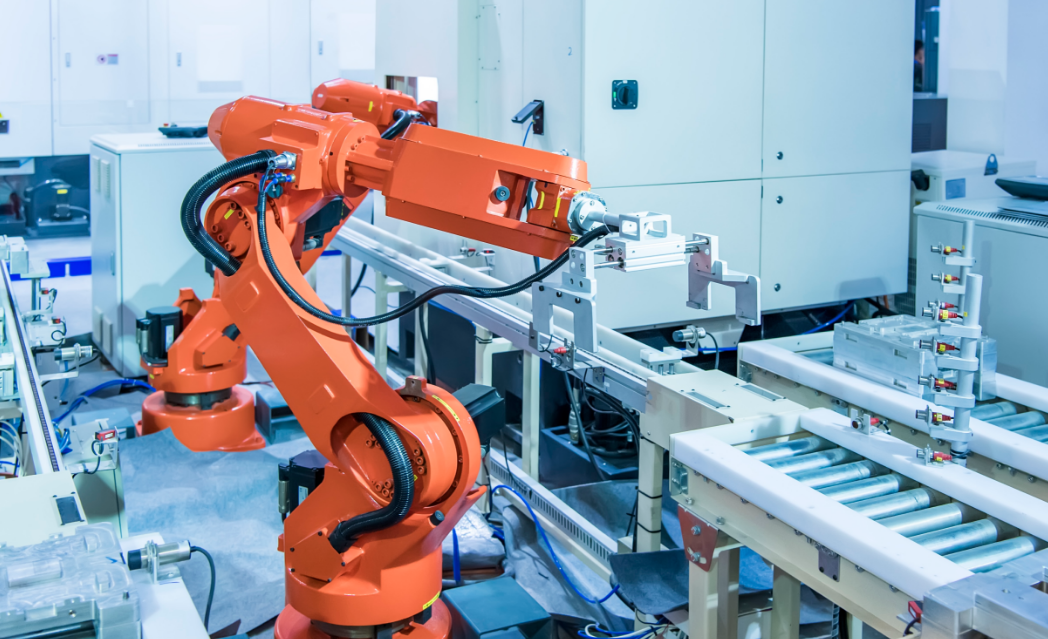

工业机器人的关节如同人类的肘关节，每天需完成数千次360°旋转、±90°摆动，同时承受扭转、拉伸与油污侵蚀——一家汽车焊接机器人曾因关节处矩形连接器卡壳，焊枪定位偏差超2mm，报废50件车身部件；3C装配机器人因连接器耐弯曲疲劳不足，每月需更换至少2次关节线束。在工业机器人向轻量化、高精度、长寿命升级的趋势下（2025年全球工业机器人装机量突破600万台），圆形连接器凭借360°无死角适配、抗扭转结构与耐弯曲设计，成为关节连接的最优解。电子谷M8、M12、DP系列专用连接器，已在六轴机器人腕部、肘部关节验证长期可靠性，为机器人连续运行提供核心支撑。
一、工业机器人关节的苛刻连接需求
机器人关节作为动力与信号枢纽，其运动特性与环境条件，对连接器提出四大特殊要求，这是矩形等其他形态连接器难以满足的：
360°旋转无干涉：关节旋转时，连接器需随电机同步转动，无方向性限制。普通矩形连接器因插拔方向固定，旋转30°即可能拉扯线缆；而关节日均旋转超5000次，任何干涉都会导致线缆磨损或接口松脱；
抗扭转与拉伸：机器人搬运重物时，关节处连接器需承受≥50N的扭转力与≥100N的拉力，某测试显示，传统连接器在30N扭转力下，接触电阻从3mΩ升至12mΩ，引发信号中断；
耐弯曲疲劳：关节摆动会使线缆反复弯曲，需连接器配套线束支持≥100万次弯曲（动态弯曲半径≤8×线缆直径），普通PVC线缆仅5万次即出现护套开裂；
严苛环境防护：焊接、装配场景中的油污、焊渣、粉尘，会侵入连接器内部，需防护等级≥IP67，且耐温-40℃~85℃（适应车间昼夜温差与电机散热）。
二、圆形连接器的先天优势：结构与材料适配关节需求
圆形连接器并非简单形态选择，而是通过结构设计与材料创新，精准匹配关节的运动与环境特性，电子谷的技术方案具有行业代表性：
1.360°旋转适配：无死角结构设计

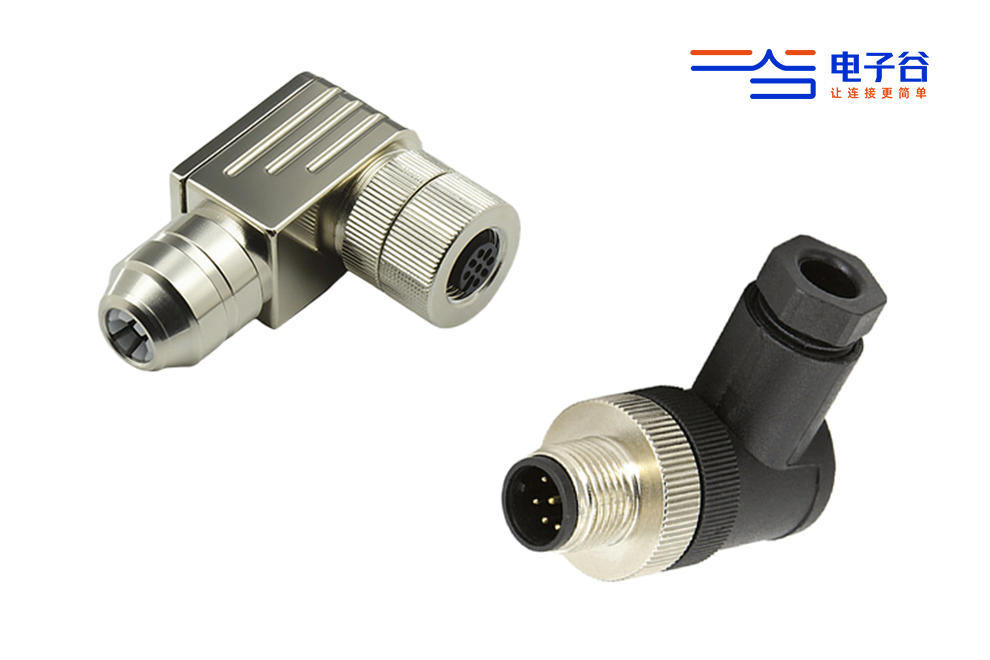

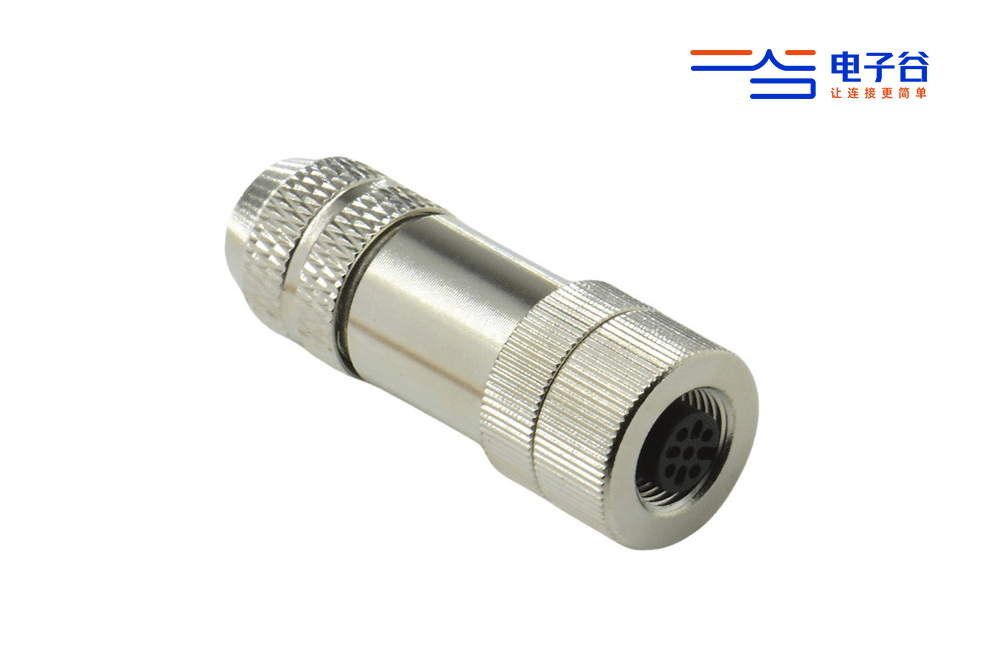

形态优势：圆形外壳无棱角，旋转时线缆可随关节360°自由摆动，无需刻意对齐方向，适配机器人腕部多维度旋转需求。电子谷M12圆形连接器直径12mm，安装后与关节电机的间隙≤5mm，无任何旋转干涉；
线缆协同：配套高柔性工业线束采用内层右绞+外层左绞的双绞工艺，导体为0.08mm超细无氧铜丝，动态弯曲半径低至6×线缆直径，旋转时线缆应力均匀分散，避免局部断裂；
实际验证：在六轴机器人腕部关节（日均旋转6000次），电子谷M12连接器连续运行180天，无一次因旋转导致的线缆磨损或接口松脱，优于矩形连接器30天的故障周期。
2.抗扭转与拉伸：结构强化设计
外壳与锁紧：采用镀铬铜外壳（抗扭强度≥200N·m）与螺纹锁紧结构（扭矩8-10N·m），电子谷DP系列航空插在50N扭转力测试中，外壳无变形，接触电阻变化≤2%；线缆与连接器连接处采用360°应力消除结构（长度15mm），拉伸强度达150N，远超关节100N的拉力需求；
触点稳定性：采用浮动触点+黄铜镀金设计，触点可在±0.1mm范围内微移，即使关节有轻微扭转，仍能保持稳定接触。电子谷M8系列触点镀金厚度1.2μm，扭转测试后接触电阻仍≤4mΩ，满足信号传输要求。
3.耐弯曲与防护：材料升级应对恶劣场景
耐弯曲线束：配套线束护套为改性PUR材质（耐弯曲等级≥100万次），添加抗老化因子，-30℃低温下仍保持柔韧，比普通PVC线束耐弯曲寿命提升20倍；内层复合0.1mm尼龙耐磨层，可抵御焊渣、粉尘刮擦；
IP67+防护：采用氟橡胶密封圈（压缩量30%-50%）与一体化注塑外壳，电子谷M12系列经1米水深30分钟浸泡、500小时盐雾测试，内部无进水与腐蚀，适配焊接车间油污、粉尘环境；
耐温与阻燃：外壳用V0级阻燃PA66+30%玻纤材质，耐温-40℃~85℃，可承受关节电机散热带来的高温，且遇焊渣火星不燃烧，符合机器人安全标准。
三、实际应用：关节部位的专用连接器选型
不同关节的运动强度与空间需求不同，需针对性选择连接器型号，电子谷提供清晰适配方案：
1.腕部关节：小尺寸+高柔性
需求特点：空间狭小（安装间隙≤8mm）、旋转频繁（日均超8000次）、弯曲角度大（±90°）；
适配型号：电子谷M8圆形连接器（直径8mm）+高柔性线束，动态弯曲半径6×线缆直径，支持100万次弯曲，防护等级IP67，完美嵌入腕部狭小空间，某六轴机器人用后，腕部关节故障率从15%降至0.8%。
2.肘部关节：抗扭+大电流
需求特点：承受扭转力大（≥60N）、需传输电机动力（电流≤10A）与编码器信号；
适配型号：电子谷M12 8芯连接器（螺纹锁紧），黄铜镀银触点（降低导通损耗），
抗扭强度≥80N·m，可同时传输2路电源与4路信号，适配肘部动力+信号双重需求。
3.肩部关节：高防护+长寿命
需求特点：靠近机身，易沾染油污、粉尘，且运动幅度大（摆动角度±120°）；
适配型号：电子谷DP系列防水航空插（IP68防护），氟橡胶密封圈耐油腐蚀，配套线束耐弯曲150万次，在汽车焊接机器人肩部关节，实现1年无维护运行。
四、性能验证与选型建议：保障关节长期可靠
1.核心性能验证指标
选择关节专用圆形连接器时，需通过三项关键测试，确保适配性：
旋转可靠性：模拟关节360°连续旋转10万次，测试后接触电阻变化≤5%，线缆无磨损（电子谷M12系列达标）；
弯曲疲劳：动态弯曲100万次（弯曲半径8×线缆直径），护套无开裂、导体无断裂，电子谷高柔性线束可通过该测试；
环境耐受性：IP67浸泡测试+500小时盐雾测试，接口内部无进水、腐蚀，电子谷全系列专用连接器满足要求。
2.选型关键要点
1.按关节空间选尺寸：腕部（间隙≤8mm）选M8，肘部（10-20mm）选M12，肩部（＞20mm）选M16/DP；
2.按运动强度选线束：旋转频繁、弯曲角度大的关节，优先选PUR护套高柔性线束（耐弯曲≥100万次）；
3.按环境选防护：焊接、油污场景选IP68（DP系列），普通装配场景选IP67（M8/M12）；
4.确认抗扭参数：搬运机器人关节需连接器抗扭强度≥50N·m，可要求供应商提供CNAS测试报告（电子谷可提供）。
工业机器人关节的高动态+高负荷特性，决定了连接器需兼具运动适配性与环境耐受性。圆形连接器凭借360°旋转无干涉、抗扭转拉伸、耐弯曲疲劳的先天优势，成为关节连接的不可替代项。电子谷这类企业的专用连接器，通过结构优化与材料升级，进一步放大了圆形形态的优势，为机器人7×24小时连续运行筑牢根基。未来随着机器人向轻量化、高精度升级，圆形连接器还将向更小尺寸（如M5）、更高抗扭强度（≥100N·m）进化，持续适配关节的发展需求。
