板对板连接器的问题，很多不是在选型阶段暴露的，而是在SMT贴片、回流焊和整机装配阶段才显现出来。
样机阶段，工程师可以通过手工焊接或人工压合完成验证，量产后连接器要经过贴片机贴装、回流焊、首件检验、公母座插合、外壳装配等多个环节。任何一个环节处理不当，都可能带来连接器偏移、虚焊、焊点受力或板间连接不稳定。

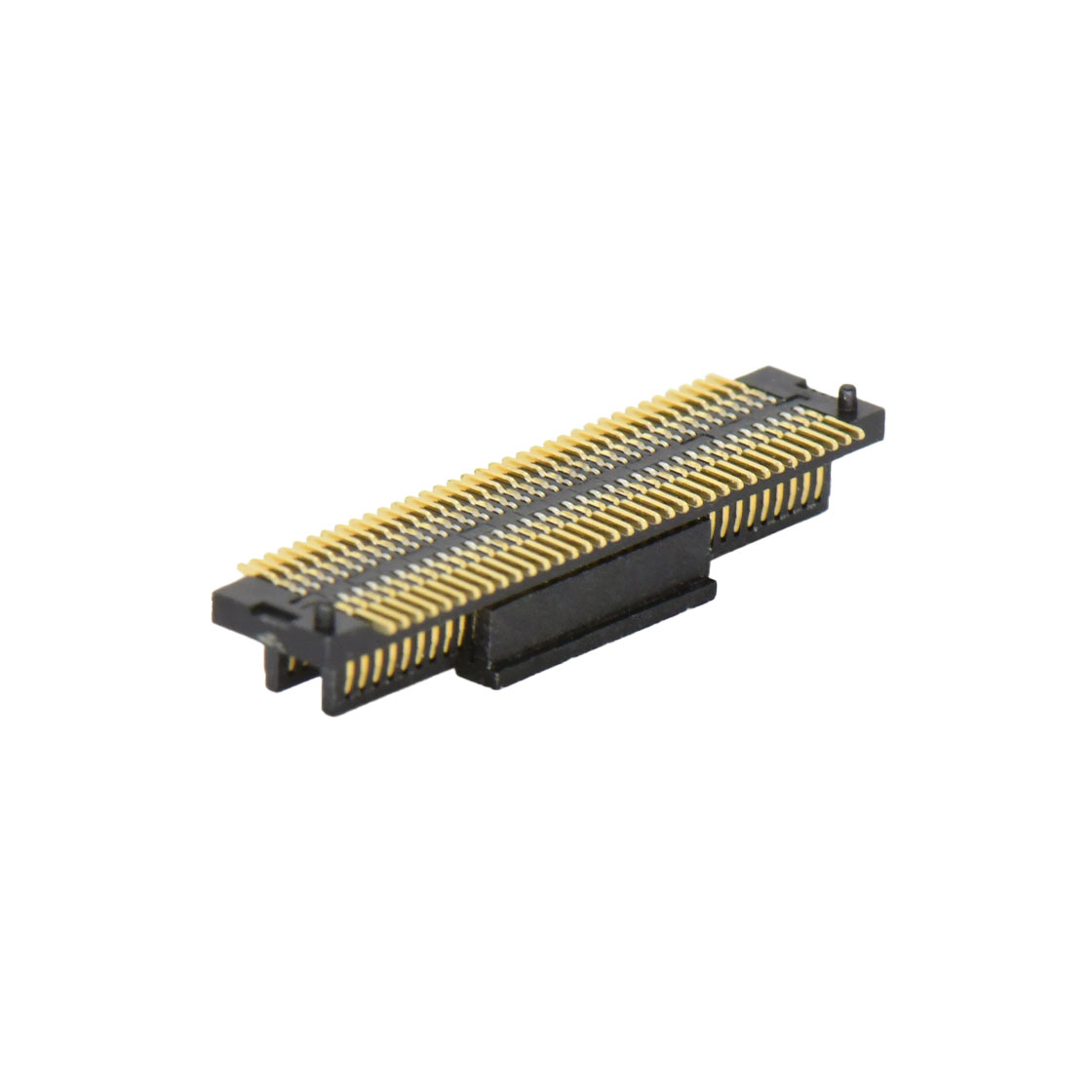

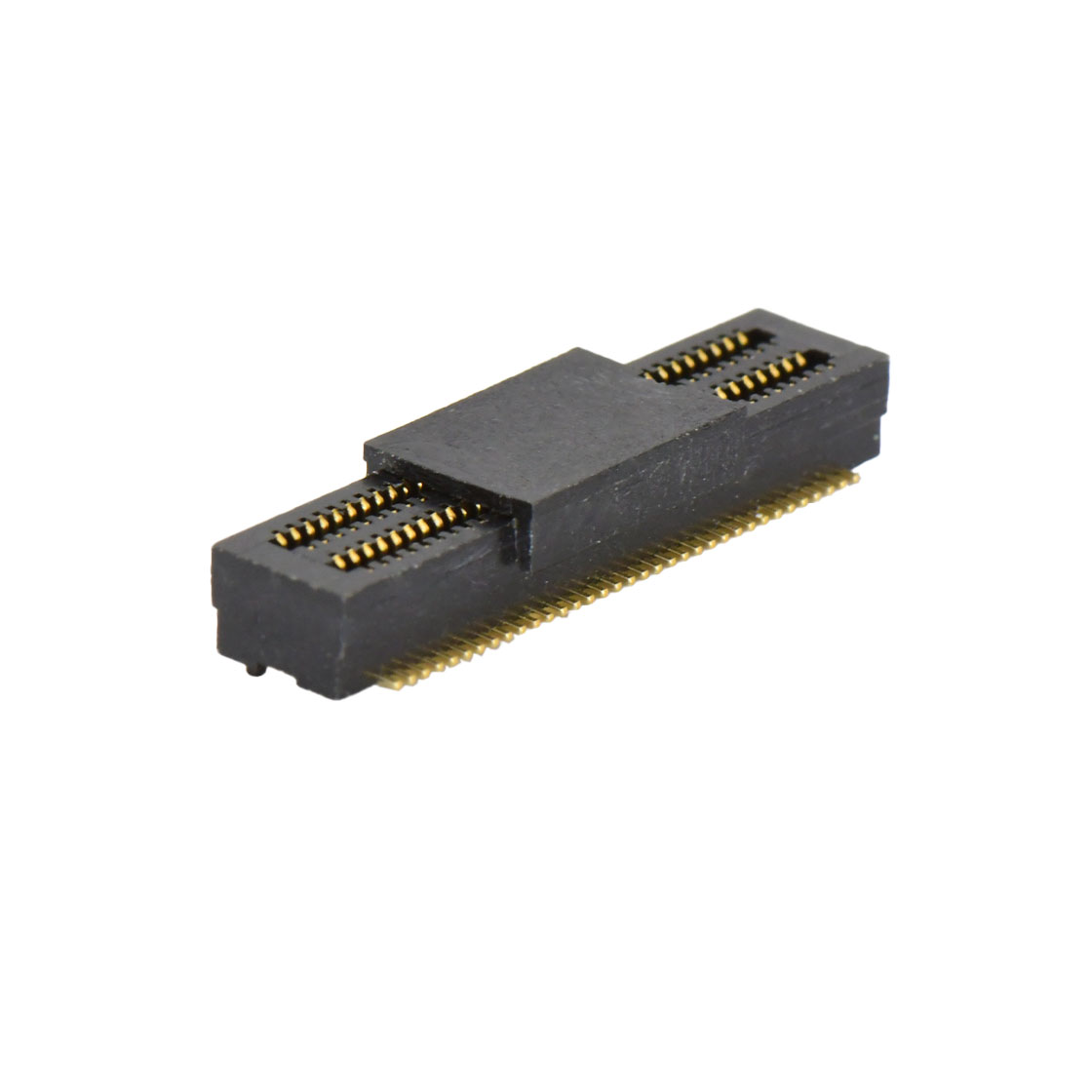

以电子谷B0502系列为例——间距0.5mm、双槽双排、SMT型，合高有0.8mm、2.2mm、4.0mm等多种规格——这类小间距板对板连接器在消费电子、电源、显示屏、电脑、办公设备、通讯设备中应用广泛。间距小、脚位密，对SMT装配工艺的要求比普通连接器高出一个量级。
焊盘设计：大了过炉会偏，小了强度不够
B0502系列的引脚间距只有0.5mm，属于精密连接器。PCB焊盘设计是决定SMT组装质量的关键因素——焊盘正确，贴装时少量歪斜可以在回流焊中被熔融焊锡的表面张力纠正；焊盘不正确，贴装再准，回流焊后也可能出问题。
具体到B0502这类小间距板对板连接器，焊盘设计要把控好几个分寸。
焊盘尺寸必须严格对照规格书。焊盘过小，焊接强度不足，插拔几次就可能把焊点拉脱；焊盘过大，回流焊时熔融焊锡的表面张力会把连接器拉偏。对0.5mm间距的脚位来说，偏一点就可能和相邻脚短路。PCB设计阶段就应该把B0502的焊盘封装尺寸核对清楚，而不是等到贴片出了问题再回头改板。
焊盘对称性同样不能忽视。B0502是双排引脚设计，两排焊盘位置如果有偏差，连接器贴装后就会歪斜。这种歪斜回流焊之前可能看不出来，过炉后焊点固化，歪斜就定型了，公母座插合时会出现一侧紧一侧松的情况。
禁布区也容易忽略。连接器周围一定范围内不能走线、不能放孔、不能布置其他元件，但很多工程师只盯着焊盘尺寸，不留意禁布区。B0502系列Pin数从8Pin到16Pin不等，不同Pin数的禁布区要求可能不同，设计时要以对应型号的规格书为准。
定位柱：辅助贴片定位，别指望它弥补设计误差
B0502系列采用双槽双排设计，公母座均带有定位结构。定位柱的作用是在回流焊之前把连接器固定在PCB上，防止贴片时偏移，同时辅助公母座插合时对准。但很多工程师对定位柱有误解——以为有了定位柱，PCB封装就可以粗略一些。
这个理解是错的。
定位柱不能弥补PCB封装设计的错误。如果焊盘位置本身偏了，定位柱只会把连接器固定在一个错误的位置上。定位柱孔径和柱子直径不匹配——孔大了定位不准，孔小了插不进去——同样会出问题。通常定位柱比PCB孔单边小0.05-0.1mm是比较合理的配合范围。
更麻烦的是，如果定位柱孔位和连接器图纸不一致，贴片时可能压不下去，或者压下去之后连接器是歪的。对B0502这种0.5mm间距的连接器来说，歪斜会被放大——公母座插合时，一边能对上，另一边对不上，强行压合就会损伤端子。
所以在PCB设计阶段，B0502的定位柱孔位要和焊盘一起核对，不能只看焊盘不管定位柱。孔径、位置、公差都要和规格书对得上。
回流焊与整机装配：温度曲线不对，塑壳先扛不住；结构不固定，焊点来扛
B0502系列采用SMT端接类型，需要过回流焊。小间距板对板连接器对回流焊的敏感度比普通连接器高得多。
共面度是首要问题。连接器所有引脚必须在同一平面上，如果某个引脚稍微翘起，回流焊时这个脚就焊不到。B0502引脚间距只有0.5mm，共面度偏差稍大就会导致个别引脚虚焊。量产前应该抽检连接器的共面度，不要等到贴片出来一堆虚焊再找原因。
温度曲线直接影响焊接质量。连接器的塑壳材料有耐受温度上限——B0502系列的湿气敏感性等级MSD为LEVEL 1或LEVEL 2——回流焊温度过高或时间过长，塑壳可能变形，引脚位置随之偏移；温度不够，焊锡熔融不充分，会出现冷焊或虚焊。
热风分布均匀性同样不能忽略。回流焊炉内热风分布不均，PCB不同区域受热不同，连接器可能因为局部温差产生应力变形，表现为连接器翘曲或引脚不在同一平面上。
焊好了、插合了、外壳装上了，不代表问题结束了。
板对板连接器的作用是传输信号，不是做结构支撑。两块PCB之间应该靠螺丝柱、卡扣或支撑结构来固定，而不是靠连接器来扛。如果两块板之间没有合理固定，设备振动或运输冲击会让连接器焊点长期受力，时间长了可能出现焊点裂纹或接触不良。
这个原则很多工程师认同，但在实际设计中经常被忽略。PCB布局时连接器旁边如果放了过高器件，公母座插合时可能发生干涉；连接器离板边太近，装配时可能受力。这些问题在3D模型阶段就能发现，不需要等到样机装不出来再改。
量产前检查什么
综合以上分析，B0502系列在量产前建议逐项确认：
-
PCB封装是否与规格书一致（焊盘尺寸、定位柱孔径、禁布区）
-
连接器方向是否防呆（B0502双槽设计有防呆功能，PCB上的方向标识不能省）
-
贴片吸取面是否平整，适合自动化设备贴装
-
回流焊温度曲线是否适配连接器的MSD等级（LEVEL 1或LEVEL 2）
-
焊点检查标准是否明确，必要时增加X-ray抽检
-
公母座插合后是否存在偏斜（首次插合后目检，确认两侧缝隙均匀）
-
整机装配后是否有外壳或螺丝柱干涉（3D模型和首件实装双重确认）
电子谷B0502系列板对板连接器提供0.5mm间距、双槽双排SMT型公母座，合高0.8mm/2.2mm/4.0mm可选，覆盖8-16Pin，支持在线选型和样品申请。具体PCB封装尺寸、焊盘建议、回流焊工艺窗口和插合参数，以电子谷规格书和样品上机实测为准。
